Rayonnage dynamique mobile avec voies de retour
Code: 25120502
Ce rayonnage dynamique mobile, réalisé à partir d’un système modulaire tubulaire, permet de stocker les matières dans des bacs, de les prélever progressivement et d’assurer le retour des bacs au sein description complète et paramètres

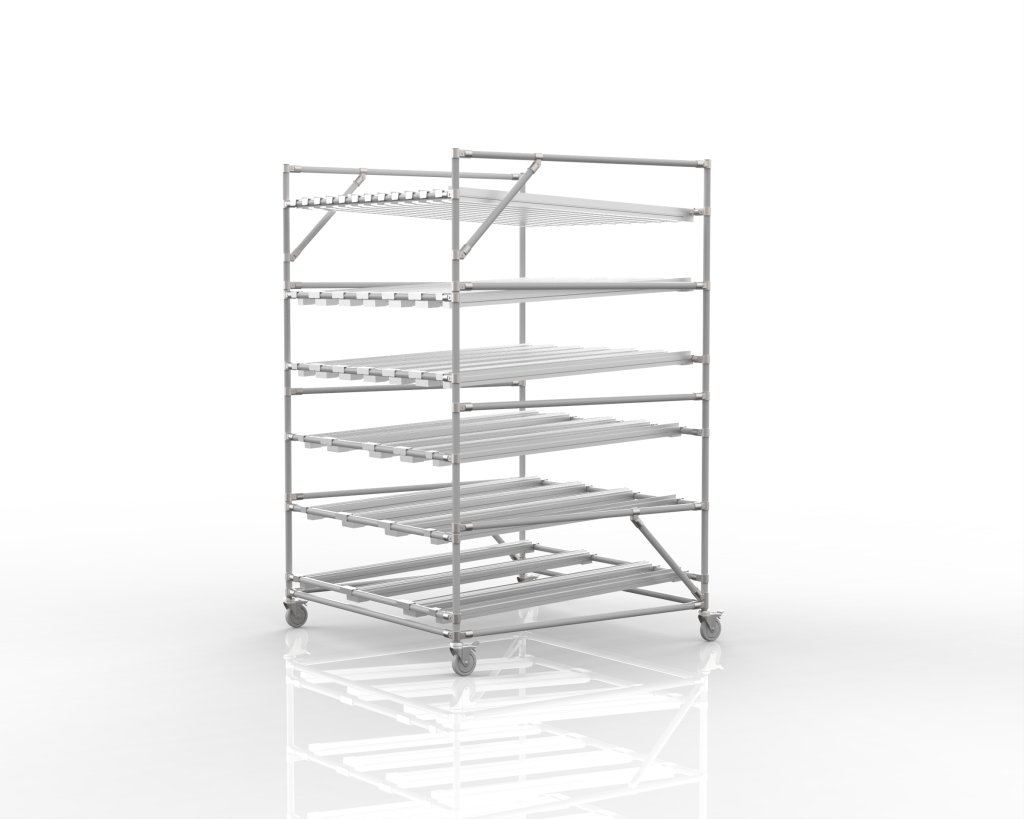

Rayonnage dynamique mobile avec voies de retour
Ce rayonnage dynamique mobile, réalisé à partir d’un système modulaire tubulaire, permet de stocker les matières dans des bacs, de les prélever progressivement et d’assurer le retour des bacs au sein d’une même structure. Les voies d’approvisionnement à galets sont complétées par des voies de retour supérieures inclinées dans le sens opposé, qui peuvent notamment servir à ramener les bacs vides.
Les bacs avancent sur les voies inclinées sous l’effet de leur propre poids, sans entraînement motorisé. Une fois les matières consommées, le bac vide peut être placé sur une voie de retour pour être renvoyé vers le côté approvisionnement. Les roulettes pivotantes permettent de déplacer le rayonnage selon les besoins de l’atelier, tandis que les freins l’immobilisent à l’endroit choisi.
- voies de retour supérieures inclinées dans le sens opposé
- 4 roulettes pivotantes avec frein, Ø 100 mm
- charge admissible par niveau : 100 kg
- charge admissible totale : 600 kg
- dimensions (H × L × P) : 1 969 × 1 309 × 1 263 mm
Solutions sur mesure : nous adaptons les dimensions du rayonnage, le nombre de voies et la disposition des voies de retour aux bacs utilisés et au stock souhaité. La conception tient également compte du réapprovisionnement en matières et du retour des contenants vides.
FAQ
Quand choisir un rayonnage avec voies de retour ?
Il convient aux postes où l’opérateur utilise régulièrement les matières contenues dans les bacs et renvoie les contenants vides pour qu’ils soient remplis à nouveau. Des voies distinctes pour l’approvisionnement et le retour facilitent l’organisation des déplacements des bacs pleins et vides entre l’opérateur et le côté approvisionnement.
Quels éléments sont importants pour concevoir les voies de retour ?
Nous prenons en compte les dimensions et le poids des bacs vides, la fréquence de leur retour et la manière dont ils sont récupérés du côté approvisionnement. La hauteur et la disposition des voies sont également définies en fonction des gestes de l’opérateur et de l’espace disponible.
Comment obtenir une conception de rayonnage sur mesure ?
Contactez nos spécialistes via le formulaire de demande, par téléphone ou par e-mail. Ils étudieront avec vous les exigences de votre atelier et prépareront gratuitement une conception de rayonnage adaptée à vos besoins.
| Versions colorées | Version ESD | Version en acier inoxydable |
![]() |
![]() |
![]() |
| tube en acier d’une épaisseur de paroi de 1 mm (LP-1100) ou 2 mm (LP-1200) | tube en acier antistatique d’une épaisseur de paroi de 1 mm (CP-1100BK) ou 2 mm (CP-1200BK) | tube en acier inoxydable d’une épaisseur de paroi de 0,7 mm (ST-1070) ou 1,1 mm (ST-1110) |
| Version noire | Version nickel | Version argentée |
![]() |
![]() |
![]() |
| Les raccords métalliques sont disponibles en trois versions : noire, argentée et nickel. | ||
