Profilés en aluminium pour des structures industrielles solides et stables
Les profilés structurels en aluminium permettent de réaliser des bâtis rigides pour les tables de travail, les chariots et les lignes d’assemblage sans soudage. Leurs rainures servent à fixer directement les plans de travail, les supports et d’autres équipements sur la structure. Ils associent les capacités d’un bâti industriel robuste à un montage simple et à un large choix d’accessoires.
Chez ENPRAG, nous utilisons les systèmes de profilés en aluminium pour concevoir et fabriquer des ensembles selon les dimensions, les charges et l’utilisation prévues. Nous fournissons également les profilés séparément pour les projets réalisés par nos clients.
Quels sont les avantages pratiques des profilés en aluminium ?
Pour une structure industrielle, la résistance compte autant que la méthode de montage et la manière dont le bâti est équipé. Un système de profilés en aluminium offre plusieurs avantages pratiques :
Montage sans soudage
Les profilés sont assemblés à l’aide de consoles, d’équerres et de raccords vissés.
Équipements fixés dans les rainures
Les accessoires adaptés permettent de fixer des étagères, des porte-outils, des panneaux ou des chemins de câbles.
Structure dimensionnée pour l’application
La longueur des éléments et la disposition du bâti peuvent être adaptées à l’espace disponible et aux équipements que la structure doit supporter.
Structure démontable et modifiable
Les assemblages vissés permettent de modifier ou d’agrandir ultérieurement la structure.
Le même système permet ainsi de réaliser un simple piètement, une table de travail entièrement équipée ou un bâti reliant plusieurs postes d’assemblage successifs.
Quand choisir un système modulaire tubulaire et quand opter pour des profilés en aluminium ?
Nous privilégions un système modulaire tubulaire lorsque la polyvalence et les reconfigurations fréquentes liées aux changements de production sont prioritaires.
Nous utilisons des profilés en aluminium pour les ensembles soumis à des charges plus élevées et à des exigences plus importantes en matière de résistance et de rigidité au quotidien. Il peut s’agir de tables de travail robustes, de lignes d’assemblage ou de structures supportant des équipements supplémentaires.
Les deux systèmes peuvent être modifiés et complétés. Pour sélectionner la solution adaptée, nous tenons compte de la fréquence probable des modifications, de ce que la structure doit supporter et des charges auxquelles elle sera soumise.
Quels profilés en aluminium sont disponibles chez ENPRAG ?

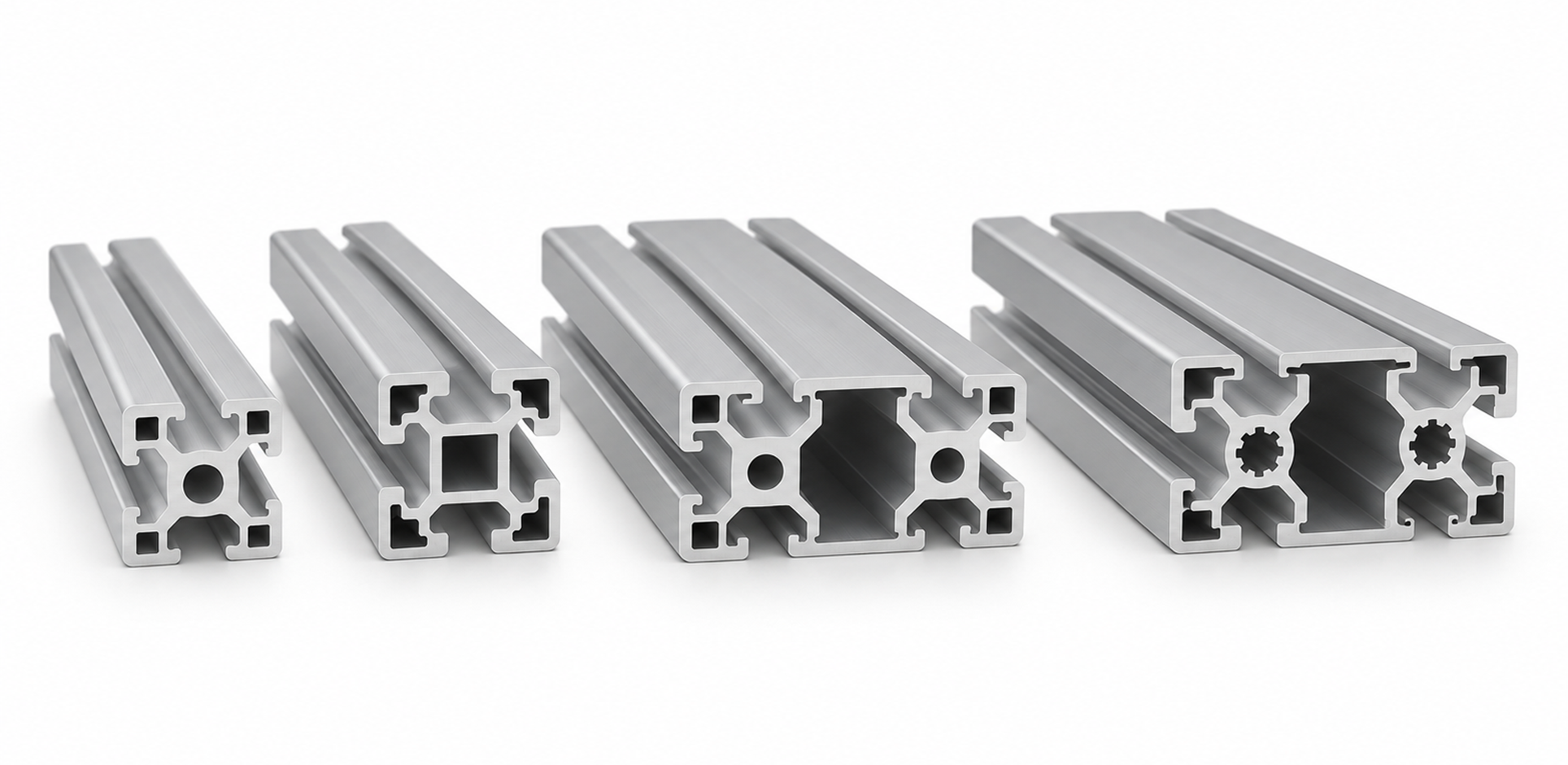

Notre gamme principale comprend des profilés carrés et rectangulaires en plusieurs dimensions. Le tableau suivant présente une sélection de variantes pouvant servir de base à la conception.
| Dimensions du profilé | Exemples de références |
|---|---|
| 30 × 30 mm | KA-3030, MI30x30 B8 |
| 30 × 60 mm | KA-3060 |
| 40 × 40 mm | KA-4040, KA-4040H, MI40x40L B10 |
| 40 × 80 mm | KA-4080, KA-4080H |
| 45 × 45 mm | MI45x45L B10 |
| 45 × 90 mm | MI45x90L B10 |
Les différentes versions sont disponibles dans la gamme de profilés en aluminium ENPRAG.
Différences de section et de conception
Les profilés carrés sont généralement utilisés pour les montants, les traverses et les bâtis. Avec des profilés rectangulaires, la conception peut tenir compte de la différence de rigidité selon la direction. Leur orientation par rapport à la charge est donc importante.
Des dimensions extérieures identiques ne garantissent pas les mêmes propriétés. Le profilé de 40 × 40 mm est par exemple également disponible dans la version renforcée KA-4040H. Le choix du bon modèle nécessite d’évaluer les paramètres techniques de la section concernée, notamment sa géométrie et son poids.
Séries de profilés et accessoires
Pour les séries de profilés KA et MI, les consoles et les éléments de fixation doivent être sélectionnés en fonction de la forme de la rainure et des spécifications du produit. Des profilés de mêmes dimensions ne sont pas automatiquement compatibles avec les mêmes accessoires.
Qu’est-ce qui détermine la résistance et la stabilité d’un ensemble ?

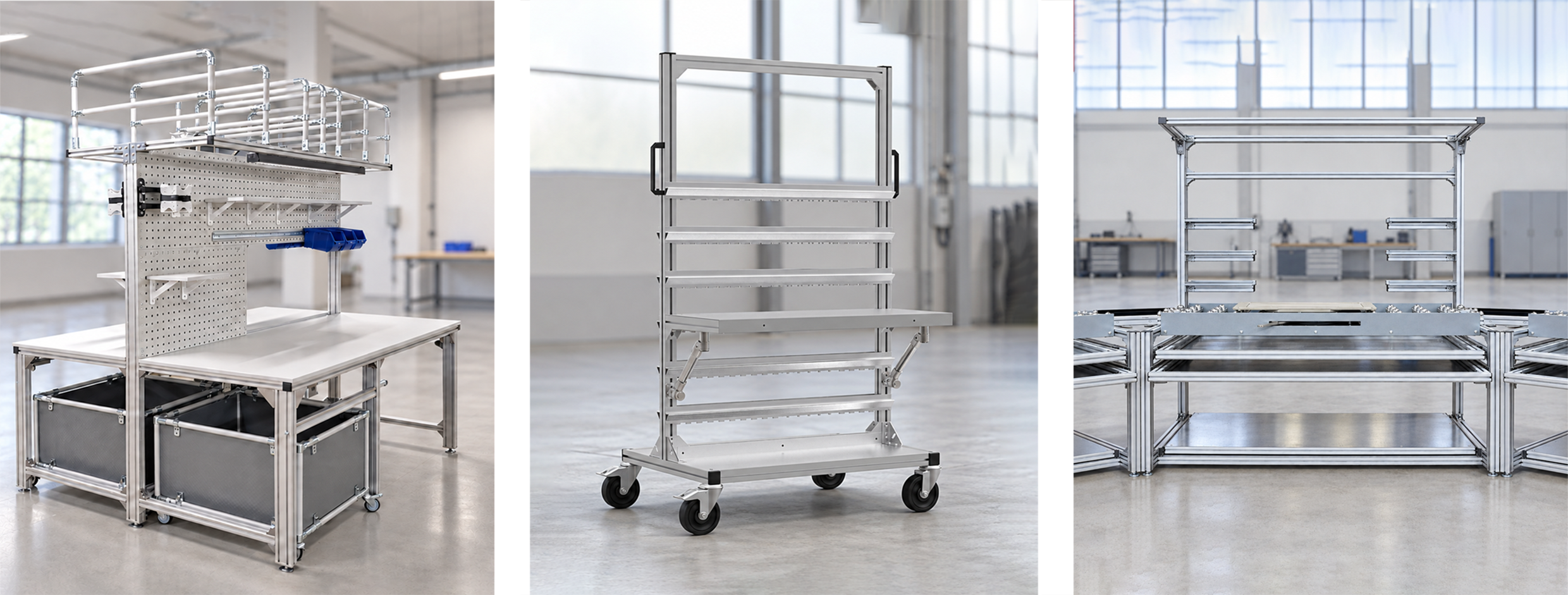

Une table de travail doit supporter de manière fiable la pièce et les outils. Un poste d’assemblage a besoin d’un bâti rigide offrant un appui stable pendant le travail. Un chariot de manutention doit rester stable même lorsqu’il se déplace avec une charge.
Nous évaluons donc plusieurs facteurs conjointement lors de la conception :
- La charge et sa répartition. Une étagère chargée uniformément ne sollicite pas la structure de la même manière qu’une pièce lourde placée au centre.
- La portée entre les appuis. Plus la longueur non soutenue augmente, plus les exigences relatives au profilé et à la flèche admissible évoluent.
- Les assemblages et le contreventement. Le type et la disposition des éléments de liaison influencent la rigidité du bâti.
- La mise à niveau et la mobilité. Pour les structures fixes, nous tenons compte des pieds et, si nécessaire, de l’ancrage. Pour les chariots, nous évaluons également la position des roulettes et le centre de gravité.
Pour un plan de travail plus long, il peut par exemple être préférable d’utiliser une autre section, d’ajouter une traverse ou de prévoir un appui supplémentaire. Le bon choix dépend de l’espace disponible sous le plateau, mais aussi de l’emplacement et de la manière dont la table sera chargée.
La résistance et la stabilité résultent de la conception de l’ensemble complet : profilés, assemblages, appuis et mode d’application de la charge.
Éléments de liaison et équipements

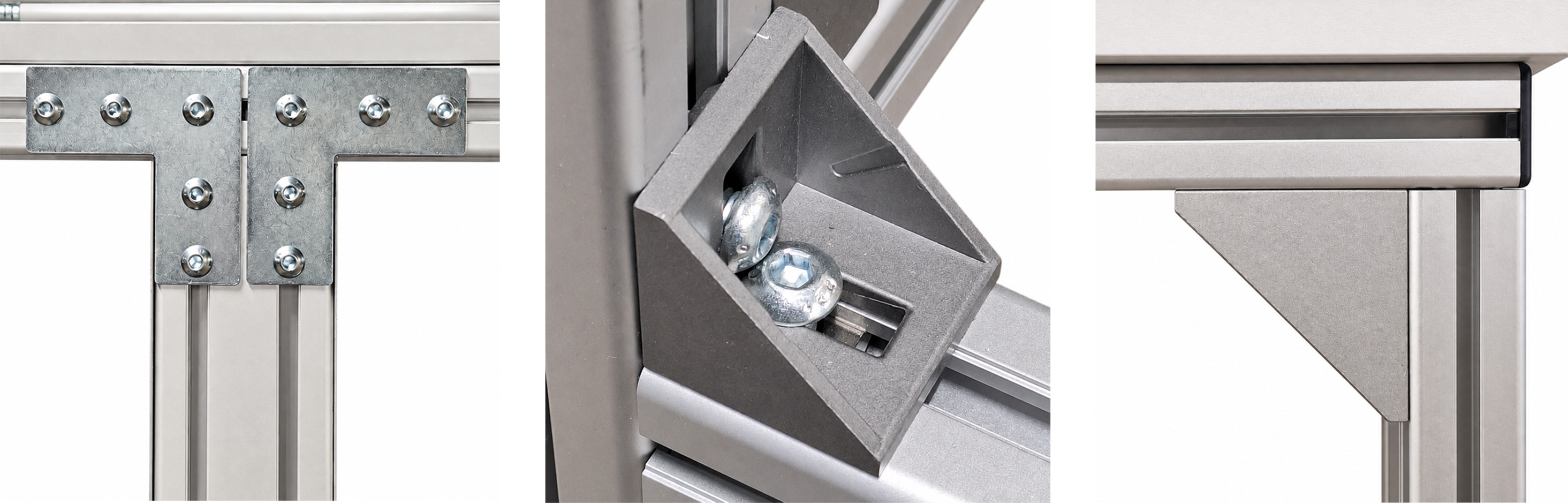

Les raccords et les équerres permettent d’assembler le bâti dans la forme souhaitée. Leur conception, leur nombre et leur position sont définis en fonction des charges, et un contreventement peut être ajouté si nécessaire.
Le bâti porteur peut ensuite recevoir les équipements nécessaires à la tâche : plan de travail, étagères de rangement, caisson métallique à tiroirs, panneau de protection ou porte-outils. Les rainures des profilés fournissent des points de fixation et permettent de positionner ces éléments le long de la structure selon les besoins.
La structure porteuse et le mode de fixation des équipements utilisés quotidiennement par les opérateurs peuvent ainsi être étudiés ensemble dès la phase de conception.
Une structure en aluminium en pratique
L’une de nos réalisations est une ligne d’assemblage équipée d’une table à billes escamotables avec verrouillage, conçue et fabriquée par ENPRAG.
La pièce se déplace sur les billes jusqu’au poste de travail. Lorsque les billes sont abaissées sous le niveau du plan de travail, la pièce repose sur la surface pour l’opération d’assemblage. Le relevage des billes prépare ensuite son transfert vers le poste suivant.
Le système de profilés en aluminium forme ici le bâti porteur des plans de travail et du mécanisme à billes. Il fournit des points de fixation fiables pour les différents composants et relie les postes en un ensemble qui suit la séquence de production requise.
VIDÉO DU PROJET
Ligne d’assemblage avec table à billes escamotables et verrouillage
La démonstration montre comment la pièce arrive en position, repose sur le plan de travail puis poursuit son chemin vers le poste suivant.
Dans un même ensemble, la pièce peut être transférée, positionnée sur le plan de travail puis acheminée après l’opération.
Des profilés individuels à la solution complète
Vous pouvez acheter séparément nos profilés en aluminium, ainsi que les consoles et les éléments de fixation nécessaires à vos propres structures. Les différents composants sont disponibles dans notre boutique en ligne.
Si vous avez besoin d’une solution complète, nous pouvons concevoir et fabriquer l’ensemble selon vos exigences, équipements nécessaires compris.
Vous prévoyez une table de travail, un chariot ou un système d’assemblage ?
Envoyez-nous les dimensions de base, la charge prévue et une description de l’utilisation envisagée. Nous examinerons vos besoins avec vous, recommanderons une conception adaptée et fabriquerons l’ensemble destiné à votre site.
